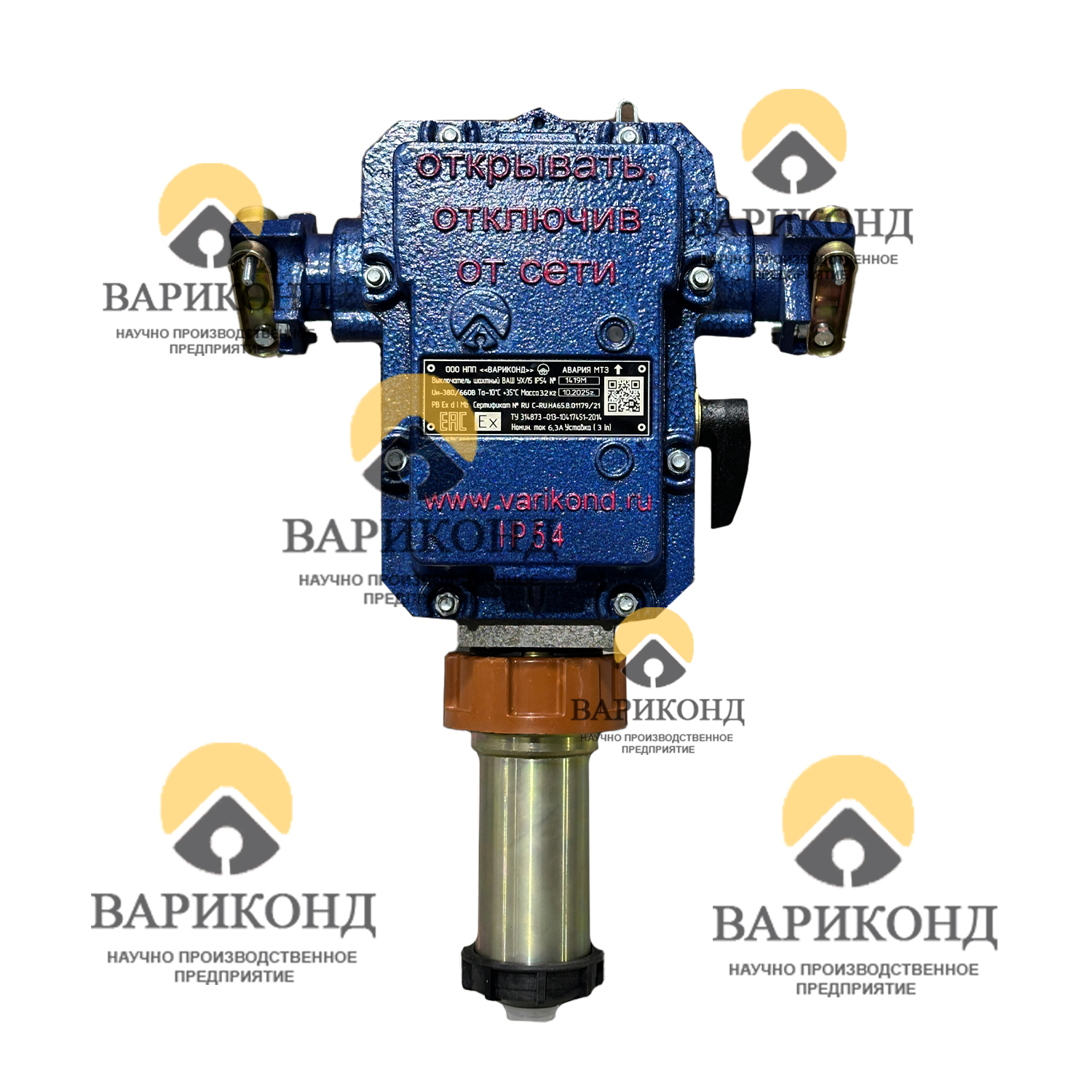

Выключатель автоматический шахтный ВАШ 25А

Техническая характеристика

Исполнение	РВ Ex d I Mb
Номинальное напряжение, переменное, 3-х фазное частоты (50 ± 1) Гц, В	до 660+66
Номинальный ток, А	25
Масса, кг, не более	15
Габариты, мм	280х400х500
По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)	IР54
Технические условия	ТУ 3148-013-10417451-2014

Общие технические характеристики

Основные параметры и размеры	Норма
Ток уставки максимальной токовой защиты, А (погрешность срабатывания на каждой уставке — от минус 10% до + 20%)	300
Коммутационная способность при коэффициенте мощности испытательной цепи (0,3 ± 0,05), кА, не менее:
включающая (мгновенное значение ударного тока)	5,0
отключающая (действующее значение тока)	2,5
Рабочее положение в пространстве	вертикальное, штепселем вниз
Усилие включения-отключения, Н, не более	100
Подсоединяемый кабель — гибкий или бронированный четырехжильный
ввод и транзит (сечение, мм/ диаметр жил, мм)	18-29/ 6-10
ввод штепсельный (сечение, мм/ диаметр жил, мм)	18-29/ 4-6
Средняя наработка на отказ, ч, не менее	5000 (5000 циклов)
Среднее время восстановления работоспособного состояния, мин, не более	40
Средний срок службы, год, не менее	5

Выключатель — трехфазный с максимальной токовой защитой в каждой фазе.
Выключатель имеет два универсальных ввода.
Выключатель имеет штепсельной ввод для гибкого четырехжильного кабеля.
Выключатель имеет устройство блокировки штепселя, обеспечивающее разъединение и соединение только при отключенном выключателе.
Выключатель имеет световую сигнализацию срабатывания максимальной токовой защиты.
Выключатель имеет устройство для их подвески в выработке угольного предприятия.

Горнотехнические условия применения выключателя

Выключатель автоматический шахтный ВАШ предназначены для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ Ex d I Mb. Выключатель должны применятся в соответствии с присвоенной маркировки взрывозащиты — РД 0,5-324-99, РД 0,5-325-99, ПБ 0,5-618-03

Выключатель может эксплуатироваться в условиях, где требуются исполнения:

климатическое по ГОСТ 15150-69 — УХЛ 5 или Т 5
по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 — РВ Ex d I Mb
по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) — IР54
При этом допускается:

- температура окружающего воздуха от минус 10 до плюс 35 °С

- относительная влажность при 35 °С до 100%

- запылённость до 1600 мг/м2

- атмосферное давление — от 84 до 106,7 кПа (от 630 до 800 мм рт. ст);

- колебание напряжения питающей сети от плюс 10 до минус 15% от номинального;

- вибрация с максимальным ускорением 5м·с2 в диапазоне частот от 1 до 35 Гц.

- допускаемое отклонение выключателя от его рабочего положения в любую сторону — до 15º.
