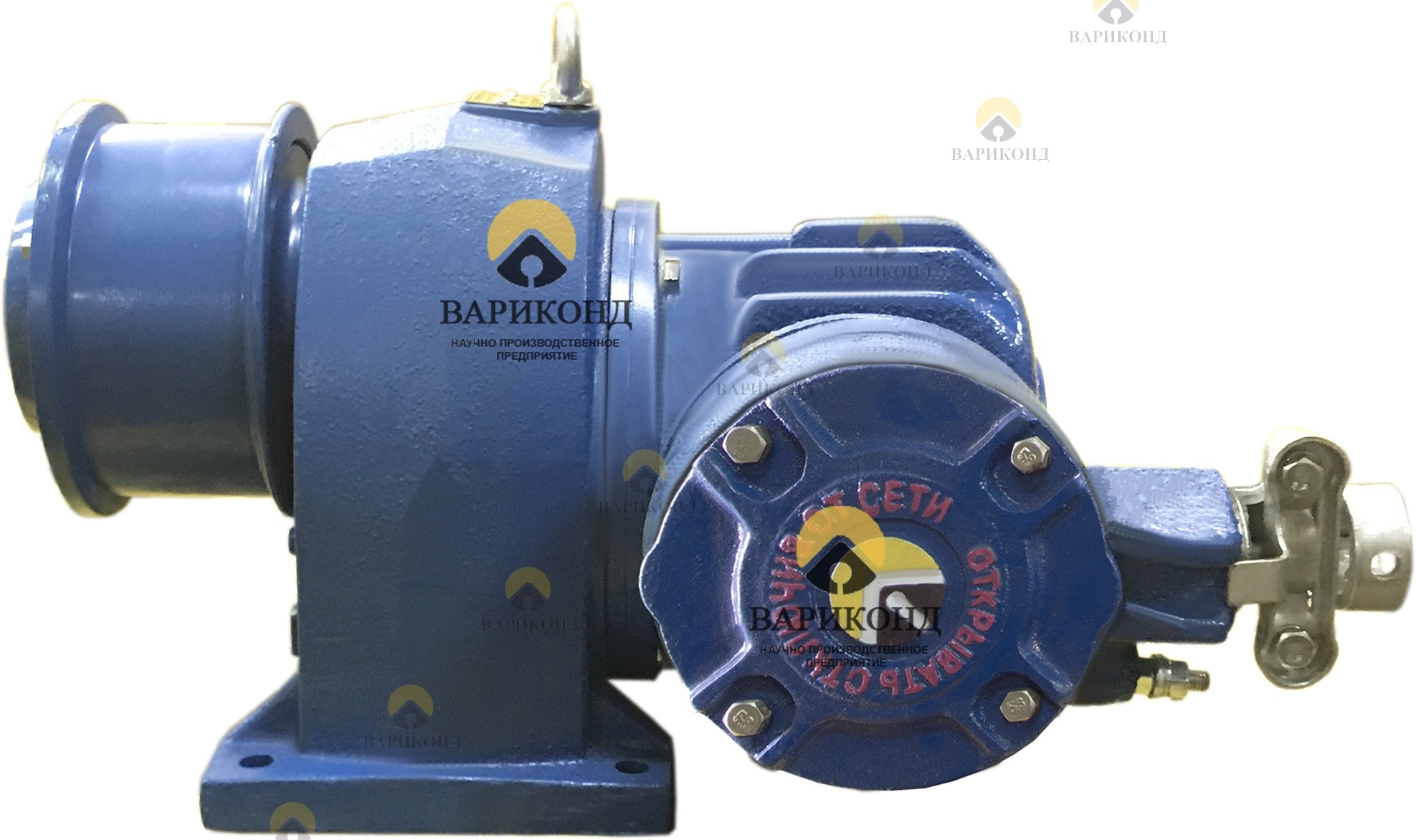

Привод двери стволовой типа ПДС-1.М
Привод двери стволовой типа ПДС-1.М предназначен для управления шахтной стволовой дверью.
Привод может применяться также для управления стволовыми механизмами и устройствами с возвратно-поступательным или вращательным движением как в шахте, так и на поверхности.
Цена: договорная
Техническая характеристика
| Тяговое усилие (регулируемое) кгс, в пределах | 10-66 |
| Линейная скорость барабана, м/с | 1 ±0,1* |
| Величина хода каната при двух тянущих витках, м, не более | 3 |
| Режим работа: | |
| - продолжительность включения (ПВ), % | 60 |
| - продолжительность цикла, с, не более | 10 |
| - количество срабатываний в минуту, не более | 12 |
| скорость вращения, об/мин | 2750 |
| номинальное напряжение, В | 380/660 |
| номинальная мощность, кВт, не более | 0,6 |
| номинальная частота, Гц | 50, 60 |
| По уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 | РВ Ex d I Mb |
| По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) | IР55 |
| Габаритные размеры, мм, не более | 450/300/300 |
| Масса, кг, не более | 45 |
| Технические условия | 3148-014-10417451-2017 |
- - Линейная скорость барабана – скорость, соответствующая скорости двери стволовой, перемещаемой тяговым канатом, перематываемым через барабан привода.
- - Привод допускает регулировку тягового усилия на барабане от 10 до 110 кГс.
- - По соглашению сторон приводы поставляются для питания напряжением 127 В с возможностью пересоединения на 220 В.
- - При питании электродвигателя привода током с частотой 60 Гц скорость вращения барабана увеличится на 20 %.
Горнотехнические условия применения приводов ПДС:
Привода ПДС предназначены для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ Ex d I Mb. Приводы должны применятся в соответствии с присвоенной маркировки взрывозащиты — РД 0,5-324-99, РД 0,5-325-99, ПБ 0,5-618-03
Привода ПДС могут эксплуатироваться в условиях, где требуются исполнения:
- - климатическое по ГОСТ 15150-69_________________________________УХЛ 2; 4; 5 или Т2; 5
- - по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011_______РВ Ex d I Mb
- - по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)_________IР55
- При этом допускается:
- - температура окружающего воздуха от минус 35 до плюс 45 °С
- - относительная влажность при 35 °С до 100%
- - запылённость до 1600 мг/м2
- - вибрация мест установки с частотой от 5 до 120 Гц с максимальным виброперемещением 0,25 мм при частоте до 45 Гц и максимальным виброускорением 20 м/с2 при частоте от 45 до 120 Гц.
