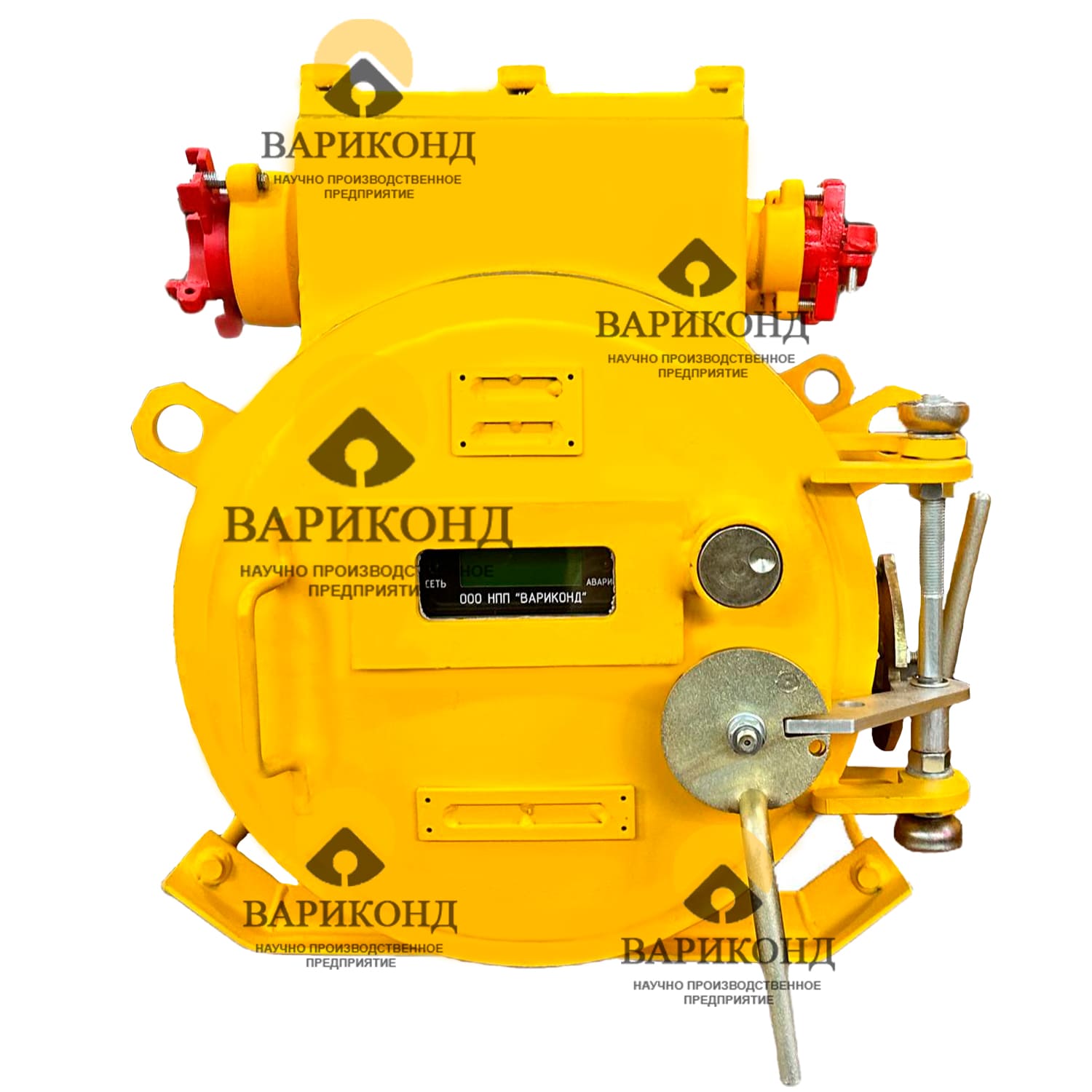

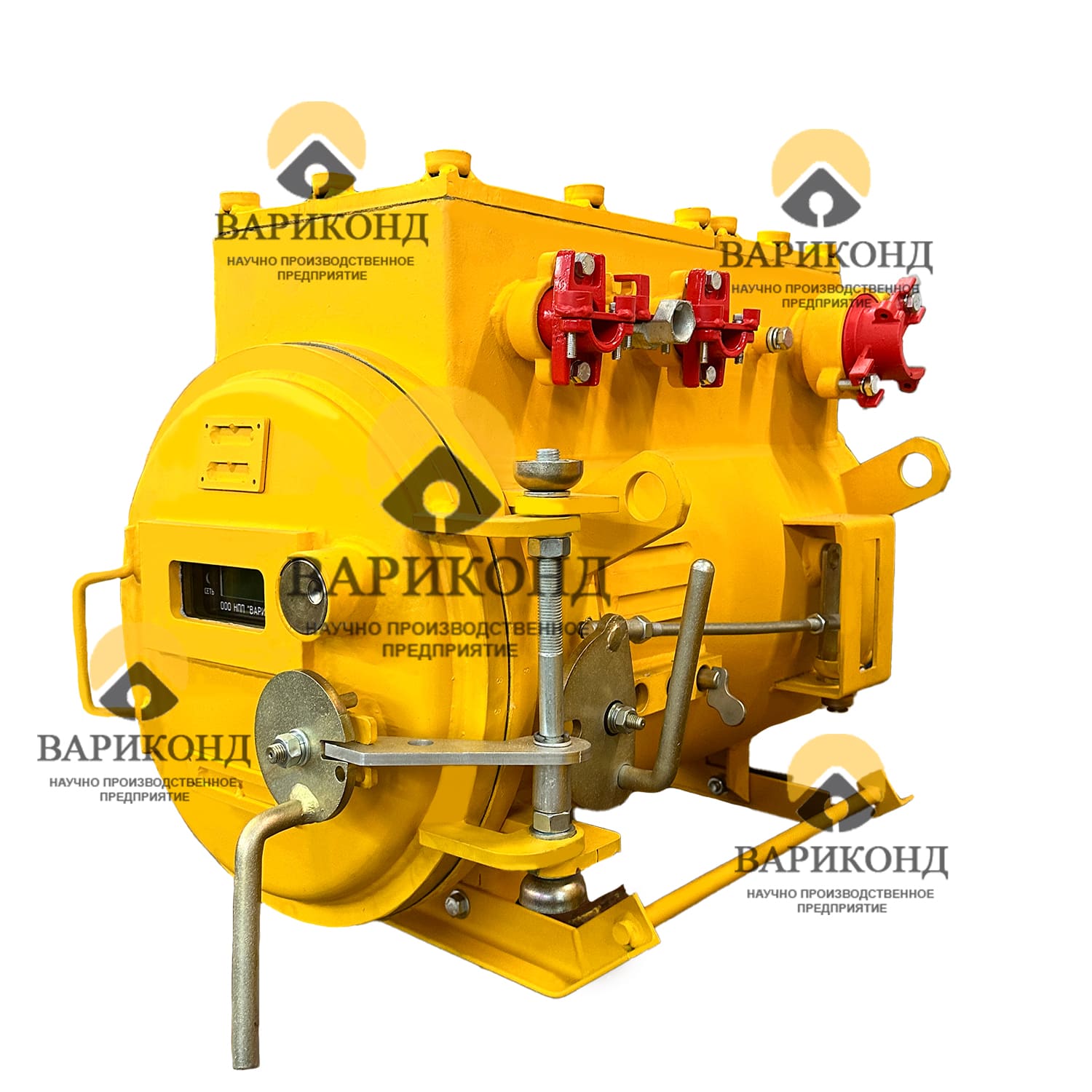

Пускатель взрывозащищенный вакуумный искробезопасный ПВИ-125М

Техническая характеристика

Исполнение по уровню и виду взрывозащиты по ГОСТ 31610.0-2014	РВ Ex d [ia Ma] I Mb
Номинальный ток, А	125-40
Номинальное напряжение сети, В	380/660/1140
По степени защиты оболочки по ГОСТ 14254-2015	IP54
Масса, кг, не более	150
Технические условия	ТУ 3148-011-10417451-2014

Функциональные возможности пускателя

Дистанционное управление и передачу данных о состояний пускателя по сети RS-485 MODBUS RTU
Дистанционное управление по 2-х проводной схеме с уровнем напряжения до 24В (опционально трехпроводная);
Дистанционное автоматическое от замыкающего вспомогательного контакта контактора другого пускателя или датчика;
Защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
Защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом;
Защита от перекоса фаз или при обрыве одной из них;
Защита от перегрузки по току;
Защита от токов короткого замыкания;
Защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм при напряжении 380В, 60 кОм при 680В, 100 кОм при 1140В;
Постоянная защита силовой отходящей цепи (при использовании кабеля с токопроводящей и бронированной оплетками, изололированными друг от друга);
Защита от самовключения пускателя при Uc >1,5 Uн;
Автоматическое управление насосной установкой с контролем 2-х уровней;
Нулевая защита;
Ручное реверсирование;
Индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
Проверка исправности схемы цепи управления и работы пускателя;
Тестирование защит МТЗ, БКИ-1, БКИ-2;
Учет потребления электроэнергии (косвенным методом);
Самодиагностика пускателя при переходе в рабочий режим.

Общие технические характеристики пускателя пви-м

Тип пускателя	ПВИ-125М	ПВИ-250М	ПВИ-320М	ПВИ-400М
Номинальное напряжение сети, В	380/660/1140	380/660/1140	380/660/1140	380/660/1140
Номинальный ток, А	125-40	250-80	320-100	400-125
Частота сети, Гц	50	50	50	50
Предельная коммутационная способность, А при максимальном токе и напряжении
Включающая	2850	5600	6000	6000
Отключающая	1750	2500	3500	3500
Износостойкость, циклов ВО
Коммутационная в АС-4 при UНОМ=660 В	5х10*5	5х10*5	5х10*5	5х10*5
Механическая	3х10*6	3х10*6	3х10*6	3х10*6
Максимальная мощность управляемого электродвигателя, кВт	62/107/185	123/214/370	155/280/474	197/343/592
Масса, кг	150	150	200	200
Габаритные размеры, ДхШхВ	760х560х720	760х560х720	910х740х750	910х740х750

Горнотехнические условия применения пускателя пви-мв

Пускателя предназначены для применения в шахтах и на поверхности, где допущено применение электрооборудования в исполнении РВ Ex d [ia Ма] I Mb . Пускатель должны применятся в соответствии с присвоенной маркировки взрывозащиты — ГОСТ 31610.-2014, ГОСТ IEC 60079-1-2011, ГОСТ 31610.11-2014, требованиями ГОСТ 31439-2011 и других нормативных документов, регламентирующих применение электрооборудование для подземных выработок шахт, опасных по газу и угольной пыли.

Пускатель могут эксплуатироваться в условиях, где требуются исполнения:

- Климатическое по ГОСТ 15150-69______________________________________________УХЛ2; 5

- По уровню и виду взрывозащиты по ГОСТ 31610.0-2014__________РВ Ex d [ia Ма] I Mb

- По степени защиты оболочки по ГОСТ 14254-2015________________________________IP54

При этом допускается:

- температура окружающего воздуха от минус 10 до плюс 40 °С

- относительная влажность при 35 °С до 100%

- запылённость до 1600 мг/м2

- атмосферное давление 840-1067 гПа (630-800 мм.рт.ст.);

- колебание напряжения питающей сети от плюс 10 до минус 15% от номинального;

- установки с углом наклона до 15º в любом направлении относительно нормального рабочего положения;

- вибрационные нагрузки в местах установки пускателя не должны быть выше I степени по ГОСТ 16962-71.
