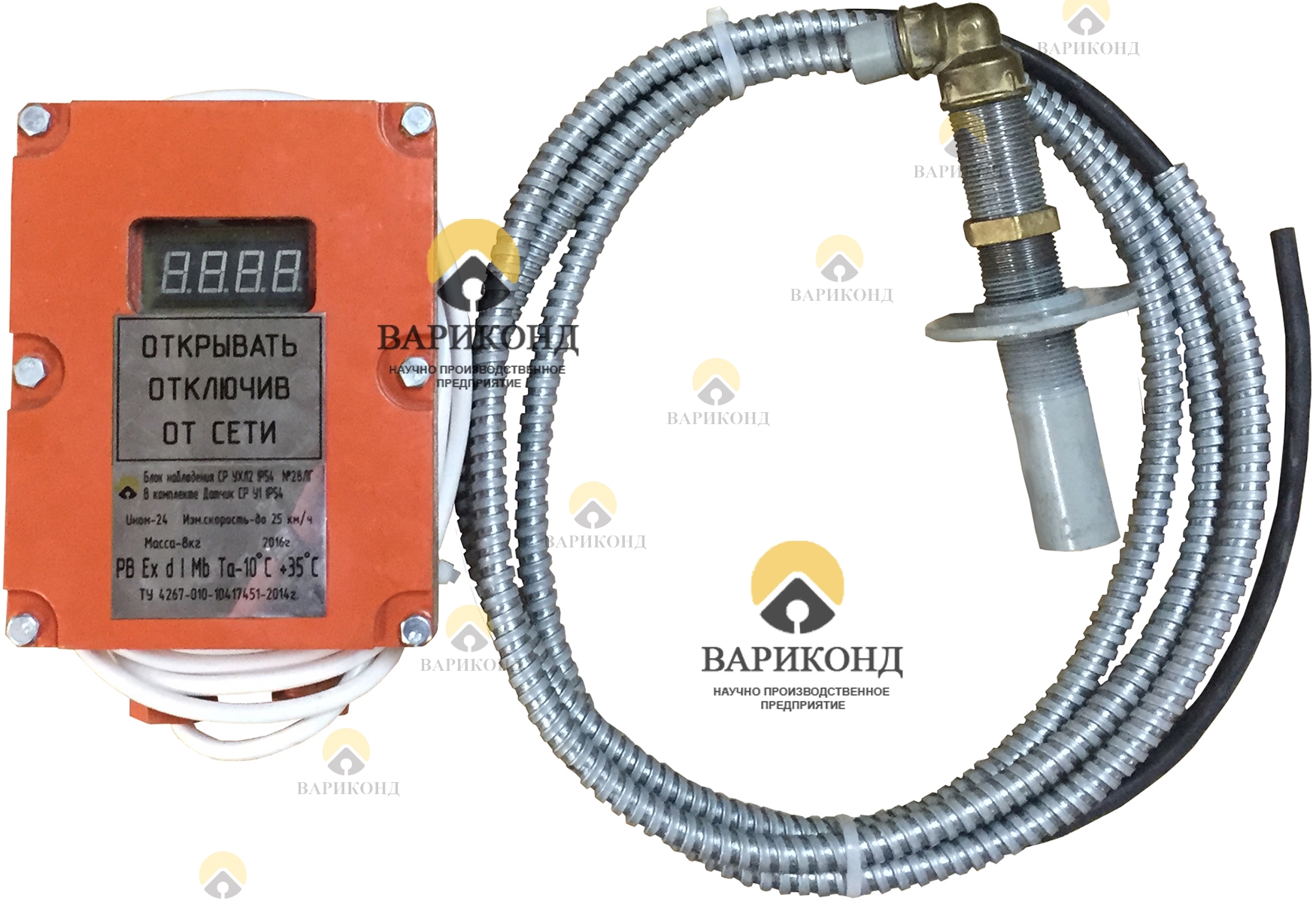

Скоростемер для рудничных и контактных электровозов СР исполнения РВ Ex d I Mb X
Скоростемер для рудничных электровозов СР предназначен для определения скорости движения рудничных аккумуляторных электровозов в шахтах, опасных по газу пыли, а так же для контактных электровозов К-10, К-14.
Уточним исполнение, комплектацию и условия поставки.
ИНФОРМАЦИЯ ОБ ОБОРУДОВАНИИ
Описание и характеристики
Скоростемер для рудничных электровозов СР предназначен для определения скорости движения рудничных аккумуляторных электровозов в шахтах, опасных по газу пыли, а так же для контактных электровозов К-10, К-14.
Скоростемер производит измерения скорости электровоза, и пройденного им пути косвенным методом, заключающемся в непосредственном измерением частоты вращения тягового двигателя с расчетом ее в значение скорости движения и пройденный километраж.
Скоростемер также сохраняет 62 день всю информацию о скорости и пройденном пути привязанную к реальному времени, в энергонезависимой памяти.
Техническая характеристика
| Измеряемая скорость | от 0 до 60 км/ч |
| Максимальные показания счетчика пройденного пути | 9999 |
| Предельная погрешность (в диапазоне от 0 до 25 км/ч) | 0,5 км/ч |
| Номинальное напряжение питания | 24 В |
| Пределы изменения напряжения питания | 19-27 В |
| Потребляемая мощность не более | 2,4 Вт |
| Средняя наработка на отказ не менее | 1500 ч |
| Масса | 3 кг |
Назначение скоростемера для рудничных и контактных электровозов СР
Блок наблюдения (индикации) СР.10: Отображение в цифровой форме скорости движения электровоза, пройденного пути и моточасов.
Датчик СР.20: Формирование прямоугольных импульсов, с частотой, пропорциональной скорости вращения тягового электродвигателя.
ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ СКОРОСТЕМЕРА ДЛЯ РУДНИЧНЫХ И КОНТАКТНЫХ ЭЛЕКТРОВОЗОВ
Скоростемер может эксплуатироваться в условиях, где требуются исполнения:
климатическое по ГОСТ 15150-69:
· Блок наблюдения СР.10…………………………………………………УХЛ2
· Датчик СР.20……………………………………………………………..У1
по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011:
· Блок наблюдения СР.10…………………………………………..РВ Ex d I Mb X
· Датчик СР.20……………………………………………………РВ Ex d I Mb X
по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89):
· Блок наблюдения СР.10…………………………………………………… IР54
· Датчик СР.20………………………………………………………………..IР54
При этом допускается:
— температура окружающего воздуха от минус 10 до плюс 35 °С
— относительная влажность при 35 °С до 100%
— запыленность окружающей среды до 1600 мг/м2
Синусоидальная вибрация:
— диапазон частот 0,5-100 Гц
— максимальная амплитуда ускорения 10 м/сек2
Удары одиночного действия:
— длительность 2-20 мс
— пиковое ударное ускорение 30 м/сек2
